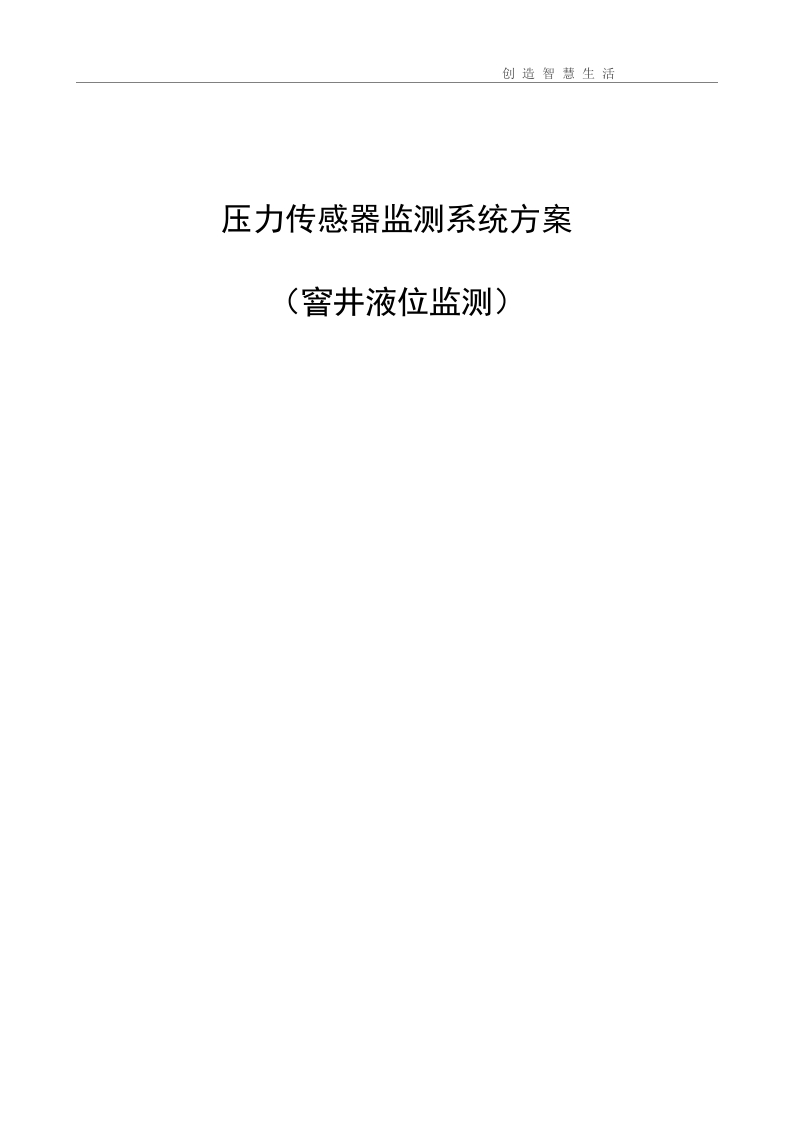

压力传感器监测系统方案

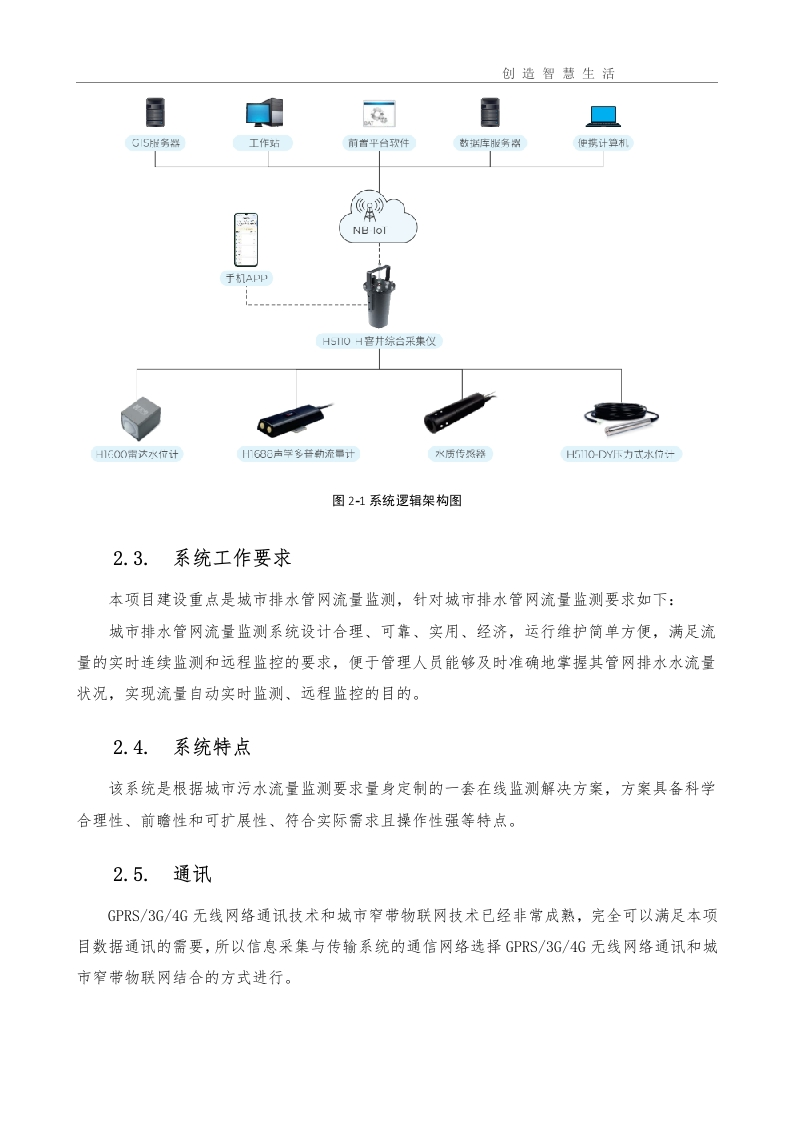

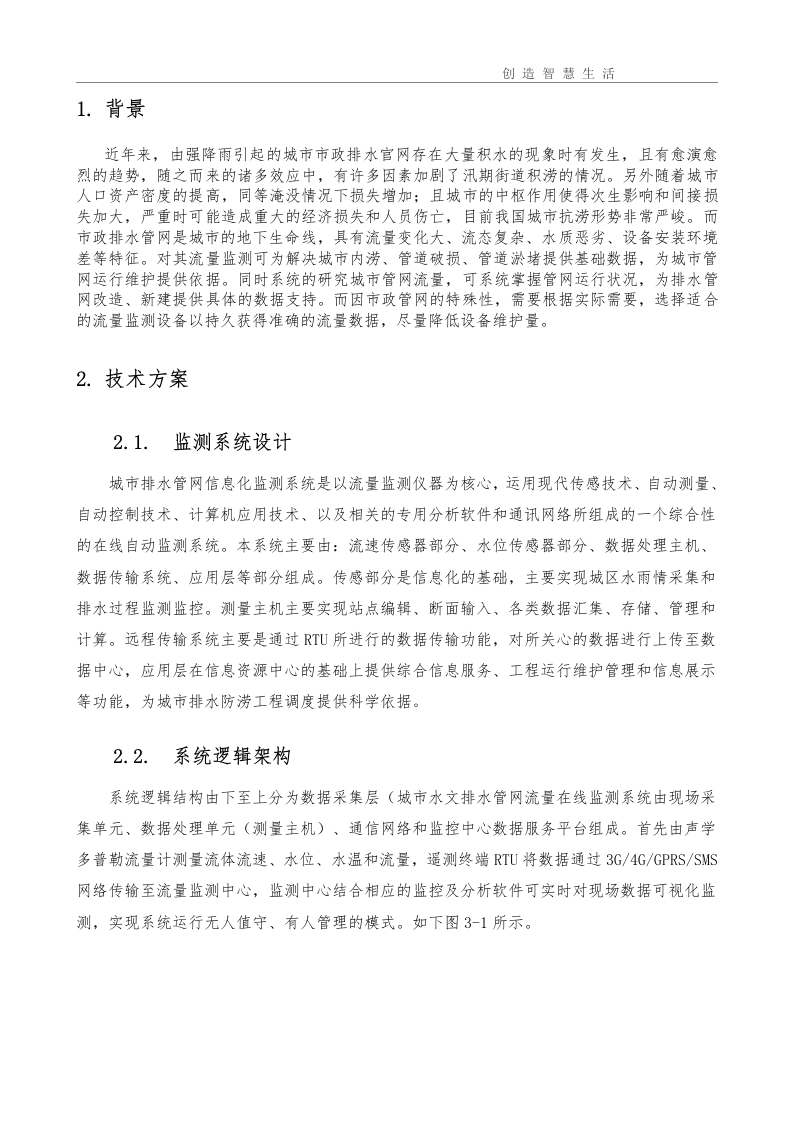

创造智慧生活1.背景近年来，由强降雨引起的城市市政排水官网存在大量积水的现象时有发生，且有愈演愈烈的趋势，随之而来的诸多效应中，有许多因素加剧了汛期街道积涝的情况。另外随着城市人口资产密度的提高，同等淹没情况下损失增加；且城市的中枢作用使得次生影响和间接损失加大，严重时可能造成重大的经济损失和人员伤亡，目前我国城市抗涝形势非常严峻。而市政排水管网是城市的地下生命线，具有流量变化大、流态复杂、水质恶劣、设备安装环境差等特征。对其流量监测可为解决城市内涝、管道破损、管道淤堵提供基础数据，为城市管网运行维护提供依据。同时系统的研究城市管网流量，可系统掌握管网运行状况，为排水管网改造、新建提供具体的数据支持。而因市政管网的特殊性，需要根据实际需要，选择适合的流量监测设备以持久获得准确的流量数据，尽量降低设备维护量。2.技术方案2.1.监测系统设计城市排水管网信息化监测系统是以流量监测仪器为核心，运用现代传感技术、自动测量、自动控制技术、计算机应用技术、以及相关的专用分析软件和通讯网络所组成的一个综合性的在线自动监测系统。本系统主要由：流速传感器部分、水位传感器部分、数据处理主机、数据传输系统、应用层等部分组成。传感部分是信息化的基础，主要实现城区水雨情采集和排水过程监测监控。测量主机主要实现站点编辑、断面输入、各类数据汇集、存储、管理和计算。远程传输系统主要是通过RTU所进行的数据传输功能，对所关心的数据进行上传至数据中心，应用层在信息资源中心的基础上提供综合信息服务、工程运行维护管理和信息展示等功能，为城市排水防涝工程调度提供科学依据。2.2.系统逻辑架构系统逻辑结构由下至上分为数据采集层（城市水文排水管网流量在线监测系统由现场采集单元、数据处理单元（测量主机）、通信网络和监控中心数据服务平台组成。首先由声学多普勒流量计测量流体流速、水位、水温和流量，遥测终端RTU将数据通过3G/4G/GPRS/SMS网络传输至流量监测中心，监测中心结合相应的监控及分析软件可实时对现场数据可视化监测，实现系统运行无人值守、有人管理的模式。如下图3-1所示。
